Виды матриц

   Для чего в фотоаппарате или видеокамере нужна матрица? Для преобразования светового потока в электронный сигнал, который затем переводится в цифровой код, записываемый на карту памяти фотоаппарата.
   Матрица состоит из пикселей, назначение каждого - выдать на выходе электронный сигнал, соответствующий количеству света, попадаемого на него.
   Различие в матрицах ПЗС и КМОП - в методике преобразования полученного от пикселя сигнала. В случае ПЗС - последовательно и с минимумом шумов, в случае КМОП - быстро и с меньшим энергопотреблением (а благодаря дополнительным схемам количество шумов существенно уменьшается).
   Впрочем, обо всём по порядку...

   Различают матрицы ПЗС и КМОП





ПЗС - матрица

   Прибор с зарядовой связью (ПЗС, по англ. - CCD) назван так из-за способа передачи заряда между светочувствительными элементами - от пикселя к пикселю и, в конечном итоге, выводе заряда из сенсора.

   Заряды сдвигаются по матрице строчками сверху вниз. Таким образом, заряд передвигается вниз по строчкам сразу множества регистров (столбцов).
   Перед тем, как покинуть ПЗС - сенсор, заряд каждого пикселя усиливается, и на выходе получается аналоговый сигнал с различным напряжением (в зависимости от количества света, попавшего на пиксель). Перед обработкой этот сигнал пересылается на отдельный (вне чипа) аналого-цифровой преобразователь, и получившиеся цифровые данные преобразуются в байты, представляющие строчку изображения, полученного сенсором.

    Так как ПЗС передаёт электрический заряд, который обладает низким сопротивлением и меньше подвержен помехам других электронных компонентов, результирующий сигнал, как правило, содержит меньше различных шумов по сравнению с сигналом КМОП- сенсоров.

CCD-матрица CMOS-матрица




КМОП - матрица

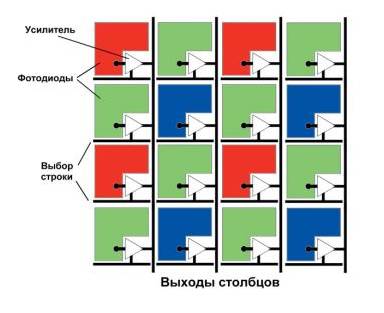

   В КМОП - матрице (КМОП -комплементарный металл - оксидный полупроводник, по англ. - CMOS), обрабатывающее устройство находится рядом с каждым пикселем (порой монтируется на саму матрицу), благодаря чему увеличивается быстродействие системы. Также, в связи с отсутствием дополнительных устройств обработки, отметим низкий уровень энергопотребления КМОП - матриц.

   Некоторое представление о процессе считывания информации с матриц можно получить из следующего ролика


   Технологии постоянно усовершенствуются, и на сегодняшний день наличие в фотоаппарате либо видеокамере именно КМОП-матрицы говорит о более высоком классе модели. Производители часто акцентируют внимание на моделях с КМОП - матрицами.
   В последнее время популярна разработка КМОП-матрицы с тыловым размещением проводников, показывающая лучшие результаты при съёмке в условиях низкого освещения, а также имеющая меньший уровень шумов.
